Skanery 3D Creality – porównanie wszystkich modeli. Ferret, Otter, Pika, Raptor i Sermoon

Który skaner 3D Creality wybrać? Szybka odpowiedź

Jeżeli nie chcesz od razu analizować wszystkich parametrów, poniższa tabela pokazuje najprostszy sposób wyboru odpowiedniego modelu.

Jak czytać parametry skanera 3D?

Porównując specyfikacje, łatwo dojść do wniosku, że wystarczy znaleźć urządzenie z najmniejszą wartością przy pozycji „accuracy”. W praktyce tak to nie działa.

Dokładność

Wartość 0,1 mm, 0,05 mm, 0,03 mm czy 0,02 mm określa potencjalną dokładność urządzenia w konkretnych warunkach pomiarowych.

Na końcowy rezultat wpływają jednak również:

• rodzaj powierzchni,
• oświetlenie,
• stabilność prowadzenia skanera,
• tracking,
• odległość od obiektu,
• kalibracja,
• gęstość punktów,
• sposób łączenia klatek,
• późniejsze przetwarzanie danych.

Dokładność objętościowa

Przy dużych częściach bardzo istotna jest także dokładność objętościowa. Błąd nie występuje wtedy wyłącznie w pojedynczym punkcie – może kumulować się wraz ze wzrostem wielkości skanowanego elementu.

Dlatego parametry typu 0,02 mm + 0,06 mm/m są szczególnie ważne przy motoryzacji, dużych częściach przemysłowych i kontroli wymiarowej.

Rozdzielczość 3D

Rozdzielczość określa, jak gęsto mogą być rozmieszczone punkty opisujące powierzchnię modelu. Wysoka rozdzielczość pomaga odwzorować małe detale, ale oznacza również większą ilość danych do przetworzenia.

FPS i punkty na sekundę

Wyższa szybkość skanowania jest szczególnie przydatna przy dużych obiektach. Nie należy jednak utożsamiać większej liczby FPS automatycznie z większą dokładnością. Szybkość i precyzja są dwoma osobnymi parametrami.

Niebieski laser czy NIR?

Niebieski laser

Laser jest szczególnie przydatny wtedy, gdy chcemy dokładnie odwzorować geometrię. Najczęściej korzysta się z niego do:

• części mechanicznych,
• komponentów samochodowych,
• reverse engineeringu,
• małych elementów,
• ostrych krawędzi,
• projektowania CAD na podstawie istniejącej części.

NIR – strukturalne światło podczerwone

Światło NIR ma inne zalety. Pozwala szybciej obejmować większe powierzchnie i w wielu sytuacjach umożliwia śledzenie obiektu za pomocą jego geometrii lub tekstury.

Dobrze sprawdza się przy:

• twarzy i ciele człowieka,
• rzeźbach,
• dużych przedmiotach,
• obiektach artystycznych,
• szybkim skanowaniu bez rozbudowanej siatki markerów.

Creality Ferret SE i Ferret Pro

Rodzina Ferret jest najprostszym wejściem w ekosystem skanowania Creality. To urządzenia kierowane przede wszystkim do hobbystów, edukacji oraz użytkowników chcących łatwo zamienić realny obiekt w model 3D.

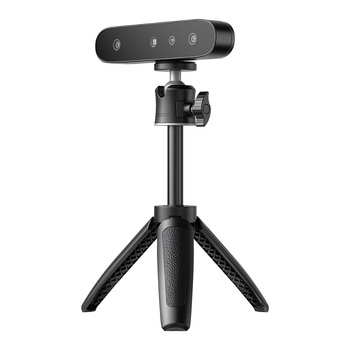

Ferret SE

Ferret SE oferuje dokładność do około 0,1 mm i skanowanie w pełnym kolorze. Jest dobrym modelem do rozpoczęcia nauki, prostych projektów drukowanych w 3D oraz digitalizacji średnich i większych przedmiotów.

Ferret SE warto wybrać, jeśli:

• to Twój pierwszy skaner 3D,
• nie potrzebujesz dokładności klasy 0,02 mm,
• skanujesz głównie większe przedmioty,
• szukasz możliwie niedrogiego wejścia w technologię.

Ferret Pro

Ferret Pro zachowuje konsumencki charakter serii, ale znacznie mocniej stawia na mobilność. Obsługuje Wi-Fi 6, urządzenia mobilne oraz skanowanie w pełnym kolorze.

To szczególnie interesujące rozwiązanie dla osób pracujących poza stałym stanowiskiem komputerowym.

Otter Lite / Basic i Otter – skanery uniwersalne

Seria Otter zajmuje bardzo ciekawe miejsce pomiędzy prostymi urządzeniami konsumenckimi a skanerami stricte profesjonalnymi.

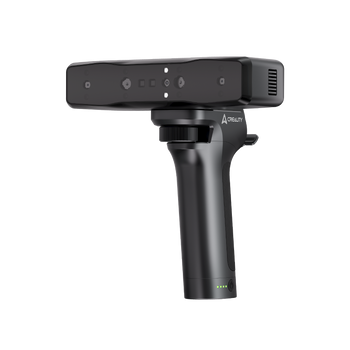

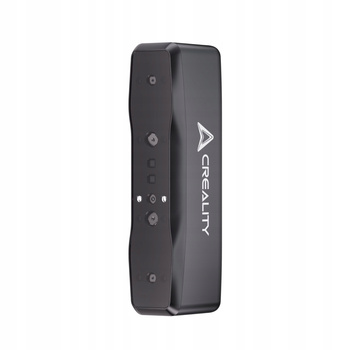

Otter Lite / Basic

Otter Lite wykorzystuje NIR i osiąga dokładność do około 0,05 mm. Jest wyraźnym krokiem naprzód względem podstawowej serii Ferret, ale pozostaje urządzeniem stosunkowo prostym w obsłudze.

To dobry wybór do pracowni, szkół, małych firm oraz dla bardziej wymagających hobbystów.

Creality Otter

Pełna wersja Otter zwiększa możliwości urządzenia i może osiągać dokładność do około 0,02 mm w odpowiednich warunkach.

Największą zaletą Ottera nie jest jednak jedna liczba w specyfikacji, ale jego wszechstronność.

Może służyć do skanowania:

• figurek,
• rzeźb,
• twarzy,
• sylwetki człowieka,
• elementów użytkowych,
• większych przedmiotów,
• części technicznych, jeżeli nie wymagamy typowego laserowego workflow.

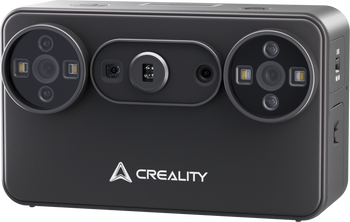

Creality Pika – najbardziej mobilny skaner hybrydowy?

Pika wprowadza do oferty Creality nieco inną filozofię. To urządzenie ma przypominać bardziej nowoczesny sprzęt mobilny niż klasyczny skaner przemysłowy.

Waży około 260 g, ma 3-calowy ekran dotykowy, Wi-Fi 6 oraz wymienne akumulatory.

Najważniejsze jest jednak połączenie dwóch technologii:

• 7 równoległych linii niebieskiego lasera,
• NIR Structured Light.

W trybie laserowym dokładność może sięgać około 0,03 mm. Minimalna objętość skanu zaczyna się od około 10 × 10 × 10 mm.

Pika vs Otter

Otter jest bardziej klasycznym, uniwersalnym skanerem NIR. Pika dodaje laser, własny ekran oraz większy nacisk na pracę mobilną.

Jeśli skanujesz dużo dużych obiektów, twarzy lub rzeźb – Otter jest bardzo wygodny. Jeśli chcesz dodatkowo dokładniej rejestrować małe elementy i części – Pika daje więcej możliwości.

Pika vs Raptor

Raptor jest bardziej technicznym narzędziem do dokładnego skanowania. Pika stawia mocniej na mobilność i łatwość codziennego używania.

Raptor, Raptor Pro i RaptorX – do reverse engineeringu i części technicznych

Seria Raptor jest momentem, w którym skanowanie przestaje być przede wszystkim sposobem na digitalizację przedmiotu, a zaczyna być realnym narzędziem pracy technicznej.

Creality Raptor

Podstawowy Raptor łączy 7 linii niebieskiego lasera z NIR. W trybie laserowym osiąga dokładność do około 0,02 mm.

Minimalna wielkość skanowanego obiektu zaczyna się od około 5 × 5 × 5 mm, co czyni go bardzo dobrym urządzeniem do małych części.

Raptor szczególnie dobrze sprawdza się przy:

• reverse engineeringu,
• częściach maszyn,
• elementach motoryzacyjnych,
• prototypach,
• częściach do dalszej obróbki w CAD.

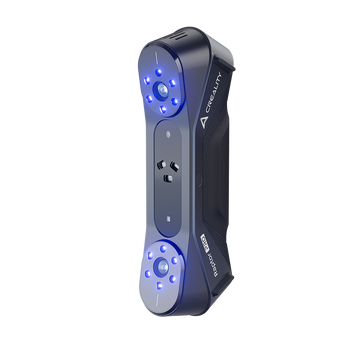

Creality Raptor Pro

Raptor Pro dodaje do 7 linii równoległych aż 22 krzyżujące się linie niebieskiego lasera.

To bardzo ważna różnica. Przy większej części podstawowy Raptor może wymagać więcej czasu na prowadzenie urządzenia. Tryb krzyżowy Raptora Pro pozwala znacznie szybciej objąć większą powierzchnię.

Raptor Pro jest więc lepszym wyborem, gdy skaner ma pracować regularnie w warsztacie lub firmie.

Creality RaptorX

RaptorX rozwija koncepcję jeszcze bardziej i oferuje:

• 34 krzyżujące się linie lasera,
• 7 równoległych linii do skanowania HD,
• NIR,
• bezprzewodowe skanowanie,
• znacznie wyższą przepustowość danych.

Producent kieruje go m.in. do motoryzacji, produkcji, inspekcji, sztuki oraz reverse engineeringu.

Sermoon S1, P1 i X1 – profesjonalny segment Creality

Sermoon to najwyższa rodzina skanerów Creality. Nie należy traktować jej po prostu jako „droższego Raptora”. To urządzenia projektowane z myślą o bardziej profesjonalnym workflow.

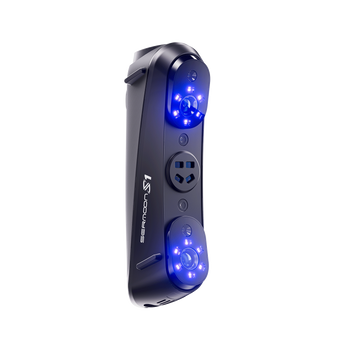

Sermoon S1

S1 wykorzystuje:

• 1 pojedynczą linię niebieskiego lasera,
• 7 równoległych linii,
• 34 linie krzyżowe,
• NIR.

Pojedyncza linia lasera jest bardzo przydatna przy głębokich otworach, wąskich szczelinach i trudno dostępnych fragmentach części.

Dokładność w trybie laserowym sięga około 0,02 mm, a dokładność objętościowa około 0,02 mm + 0,08 mm/m.

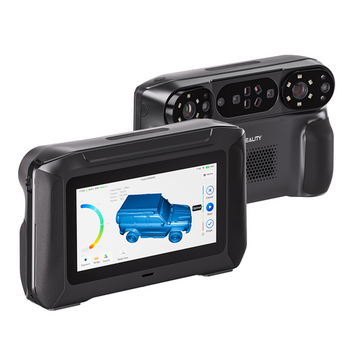

Sermoon P1 – all-in-one

P1 jest jednym z najbardziej nietypowych skanerów Creality. Zamiast polegać wyłącznie na komputerze, urządzenie ma własny system obliczeniowy i ekran.

Może pracować w trzech trybach:

• Standalone,
• Wired PC,
• Wireless PC.

Wewnątrz znajdziemy między innymi procesor Qualcomm, 24 GB pamięci RAM oraz 256 GB pamięci wewnętrznej.

To bardzo wygodne rozwiązanie dla osób wykonujących skany u klientów, w halach produkcyjnych lub wszędzie tam, gdzie nie chcemy nosić ze sobą osobnego komputera.

Sermoon X1

Sermoon X1 znajduje się na szczycie aktualnej oferty Creality. Łączy kilka trybów laserowych, NIR i funkcje związane z fotogrametrią.

Dokładność objętościowa w trybie laserowym wynosi około 0,02 mm + 0,04 mm/m, a przy wykorzystaniu belek skalujących może być jeszcze lepsza.

Sermoon X1 ma największy sens w zastosowaniach:

• przemysłowych,
• inspekcyjnych,
• motoryzacyjnych,
• profesjonalnym reverse engineeringu,
• digitalizacji dużych komponentów,
• kontroli jakości.

Jaki skaner Creality do konkretnego zastosowania?

Czy do skanowania potrzebne są markery?

To jedno z najczęstszych pytań osób zaczynających pracę ze skanerem 3D. Odpowiedź brzmi: zależy od trybu skanowania i obiektu.

Przy NIR możliwe jest często śledzenie na podstawie geometrii albo tekstury. Przy dokładnym skanowaniu laserowym części technicznych markery są natomiast normalnym elementem profesjonalnego workflow.

Pomagają skanerowi jednoznacznie określić swoją pozycję i ograniczają ryzyko utraty trackingu na gładkich powierzchniach.

CrealityScan – sprzęt to dopiero połowa systemu

Współczesne skanery Creality współpracują z oprogramowaniem CrealityScan.

Program odpowiada m.in. za:

• przechwytywanie skanu,
• śledzenie obiektu,
• łączenie klatek,
• tworzenie chmury punktów,
• generowanie siatki,
• wypełnianie otworów,
• obróbkę modelu,
• eksport do popularnych formatów 3D.

Wraz ze wzrostem możliwości skanera rosną również wymagania sprzętowe. Skan laserowy z dużą gęstością punktów potrafi wygenerować bardzo dużą ilość danych.

Przy modelach Raptor, Sermoon czy Pika do intensywnej pracy warto więc zadbać o odpowiednio mocny komputer.

0,02 mm, 0,03 mm czy 0,05 mm – czy różnica naprawdę ma znaczenie?

Tak, ale nie zawsze w taki sposób, jak sugeruje tabela specyfikacji.

Jeżeli chcesz zeskanować twarz, rzeźbę o wysokości pół metra czy element dekoracyjny, różnica pomiędzy 0,02 a 0,03 mm może mieć w praktyce niewielkie znaczenie. Znacznie ważniejszy będzie stabilny tracking i szybkie zebranie całej geometrii.

Jeżeli natomiast skanujesz gniazdo łożyska, element mocujący, obudowę techniczną albo część przeznaczoną do późniejszej rekonstrukcji CAD, każda poprawa dokładności może być istotna.

Dlatego nie należy kupować skanera wyłącznie na podstawie najmniejszej liczby znajdującej się w specyfikacji.

Podsumowanie – który skaner 3D Creality kupić?

Ferret SE i Ferret Pro to dobry punkt startowy. Są przeznaczone dla osób, które chcą poznać technologię i nie potrzebują jeszcze dokładności charakterystycznej dla urządzeń profesjonalnych.

Otter Lite i Otter są bardziej uniwersalne. Szczególnie pełny Otter jest bardzo dobrym wyborem, jeśli chcesz mieć jeden skaner do różnych rodzajów obiektów.

Pika zajmuje bardzo ciekawą pozycję pomiędzy mobilnymi skanerami a urządzeniami profesjonalnymi. Niebieski laser, NIR, ekran i niewielka konstrukcja sprawiają, że będzie bardzo ciekawym wyborem dla użytkownika mobilnego.

Raptor jest naszym zdaniem naturalnym wejściem do dokładniejszego skanowania technicznego. Jeżeli skaner ma pracować często, warto rozważyć Raptor Pro, natomiast RaptorX jest znacznie lepiej dopasowany do dużych elementów i profesjonalnych zastosowań.

Na samej górze oferty znajdują się Sermoon S1, P1 i X1. S1 oferuje wyjątkowo szeroki wybór trybów, P1 wyróżnia się niezależnym workflow all-in-one, natomiast X1 jest modelem skierowanym do najbardziej wymagających użytkowników.

Najlepszym skanerem 3D nie jest więc najdroższy model. Najlepszy jest ten, którego technologia odpowiada dokładnie obiektom, które chcesz skanować.
